Как подключить откатные ворота (подключение автоматики)

Откатные ворота — практичное и технологичное решение для ограничения доступа транспортных средств на частные и промышленные территории. Откатные системы не нуждаются в дополнительной площади для открывания створок, могут функционировать в механическом режиме или управляться с помощью электропривода. Подключение автоматики дает возможность управлять воротами с пульта или смартфона, что обеспечивает владельцам максимальный уровень комфорта и безопасности.

Подготовка к автоматизации откатных ворот

Автоматизацию ворот желательно планировать на этапе монтажа закладной конструкции. После заливки фундамента подвести электричество и качественно проложить проводку будет проблематично.

Работы начинают с подготовки котлована под основание откатной системы и траншеи для размещения кабелей. Оптимальные размеры траншеи: ширина — 0,3 м, глубина — 0,7 м.
Провода в защитной гофре подводят через гильзы в фундаменте к точкам запланированной установки электропривода, сигнальной лампы, “ключа”, фотоэлементов. К месту подключения привода тянут от распределительного щитка кабель ВВГ, обозначая его как “Сеть”.

Необходимое оборудование для автоматизации

Для перевода откатных ворот на автоматическое управление предстоит потратиться на приобретение:

• электропривода;
• зубчатой рейки;
• блока управления системой;
• фотоэлементов (ИК-датчиков);
• сигнальных фонарей;
• концевых магнитных выключателей;
• пультов ДУ;
• кабеля ПВС 3х1,5;
• проводов ШВВП 2х0,75 и 4х0,5;
• гофры для прокладки электрокабеля.

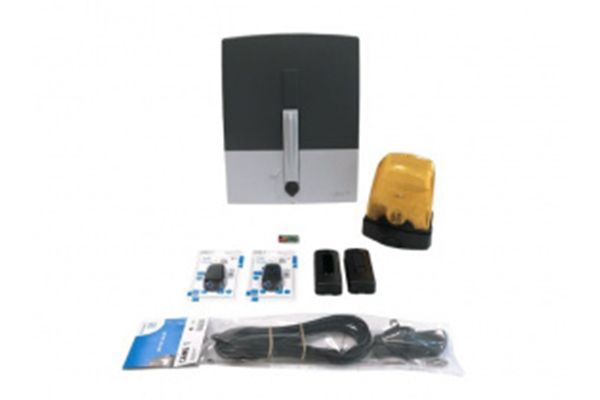

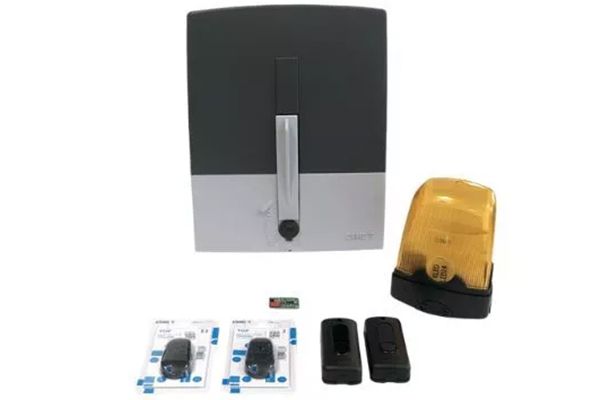

Перечисленные комплектующие можно купить самостоятельно или приобрести в формате готового комплекта для автоматизации откатных ворот.

Поэтапное подключение автоматики к откатным воротам

Чтобы полотно ворот передвигалось автоматически, нужно подобрать и правильно подключить электропривод, смонтировать зубчатую рейку, установить ограничители и фотоэлементы.

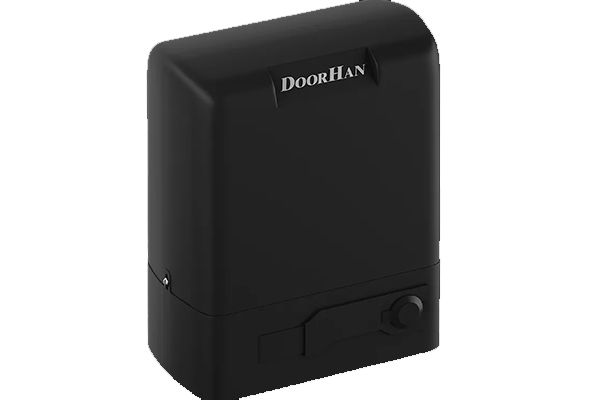

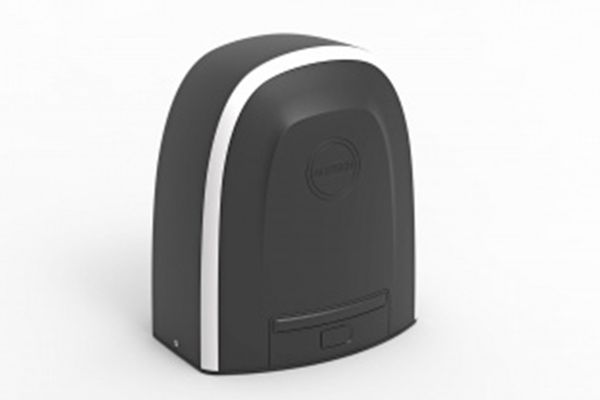

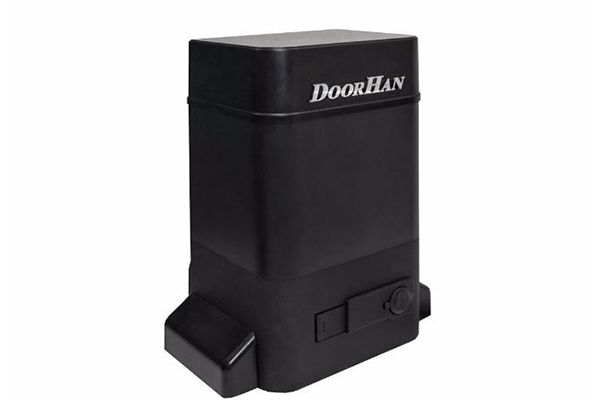

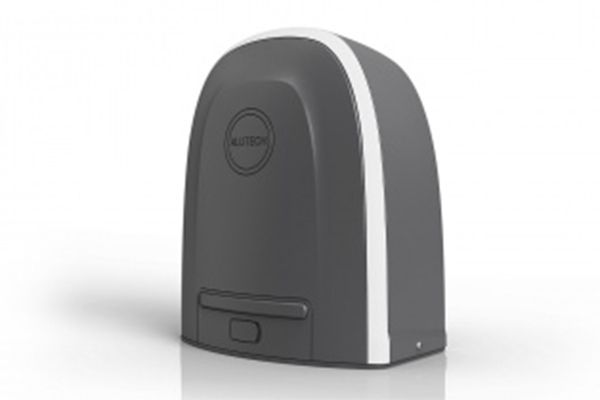

На откатные системы устанавливают только приводы консольного типа. Другие модели (линейные, подземные) для них не предназначены.

При выборе подходящей модели привода учитывают основные параметры:

• Тяговое усилие привода с учетом длины и массы створки с запасом мощности 15-20%;
•  Интенсивность эксплуатации. Показатель зависит от количества циклов (открываний/закрываний) за сутки;
• Совместимость мотора привода с зубчатой рейкой по конструкции шестерни (количеству зубьев).

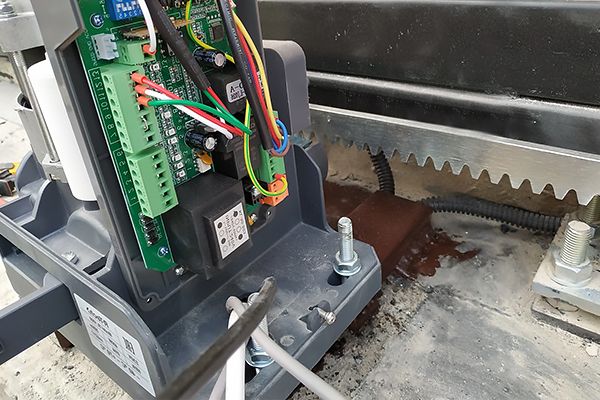

Электропривод устанавливают на бетонную площадку между роликовыми тележками так, чтобы его шестерни располагались в одном уровне с зубчатой рейкой. Мотор подключают к кабелю ПВС 3х1,5 по инструкции изготовителя.

Зубчатая рейка

Зубчатую рейку, состоящую из метровых секций, направляют по металлопрофилю 60х30 мм со стороны монтажа мотора. Рейку в открытом положении устанавливают в следующем порядке:

1. Первую секцию прикладывают к шестерне привода, проверяют уровнем, прихватывают сваркой.
2. Проверяют плавность и ровность хода шестерни по начальной планке.
3. Приваривают остальные секции рейки с зазором 1-2 мм.
4. Проверяют работу створки на полное открывание и закрывание проезда.

Регулируют расположение двигателя на монтажной пластине (при необходимости) и затягивают до упора все крепления привода.

Концевые выключатели

За остановку откатных ворот точно у столбов отвечают концевые выключатели. Закрепленные на рейке магнитные элементы срабатывают при прохождении мимо датчиков привода.
Первый магнит (для открывания створки) устанавливают на рейке за 10-20 см от консольной части конструкции. Второй (для закрывания) располагают на аналогичном расстоянии с противоположного края проема.

Элементы безопасности

Установка фотоэлементов на противоположные опоры не позволяет воротам сработать на закрытие во время движения транспорта или пешеходов. Фотоэлементы, соединенные с блоком управления, размещают на высоте 40-50 см от уровня грунта.

Дополнительным элементом безопасности служит сигнальная лампа, установленная на видном месте рядом с приводом. Она переходит в предупреждающий режим мигания при движении откатных ворот. Встроенная в лампу антенна принимает сигнал с пульта ДУ на управление воротами.

Проверка вновь установленной автоматики откатных ворот

После монтажа и подключения электропривода убедитесь в корректной работе автоматики:

• Проверьте ворота на открывание/закрывание с разных расстояний. Механизм должен стабильно реагировать с равным временным интервалом;
• Убедитесь в действии фотоэлементов. Створка должна останавливаться или откатываться назад при прерывании луча любым предметом (к примеру, рукой);
• Понаблюдайте за миганием сигнальной лампы во время движения ворот.

 Отрегулируйте скорость движения створки, время автозакрытия, положение концевиков по своему усмотрению и зафиксируйте нужные параметры в финальных настройках пульта управления.
