Колонный двутавр 20К1

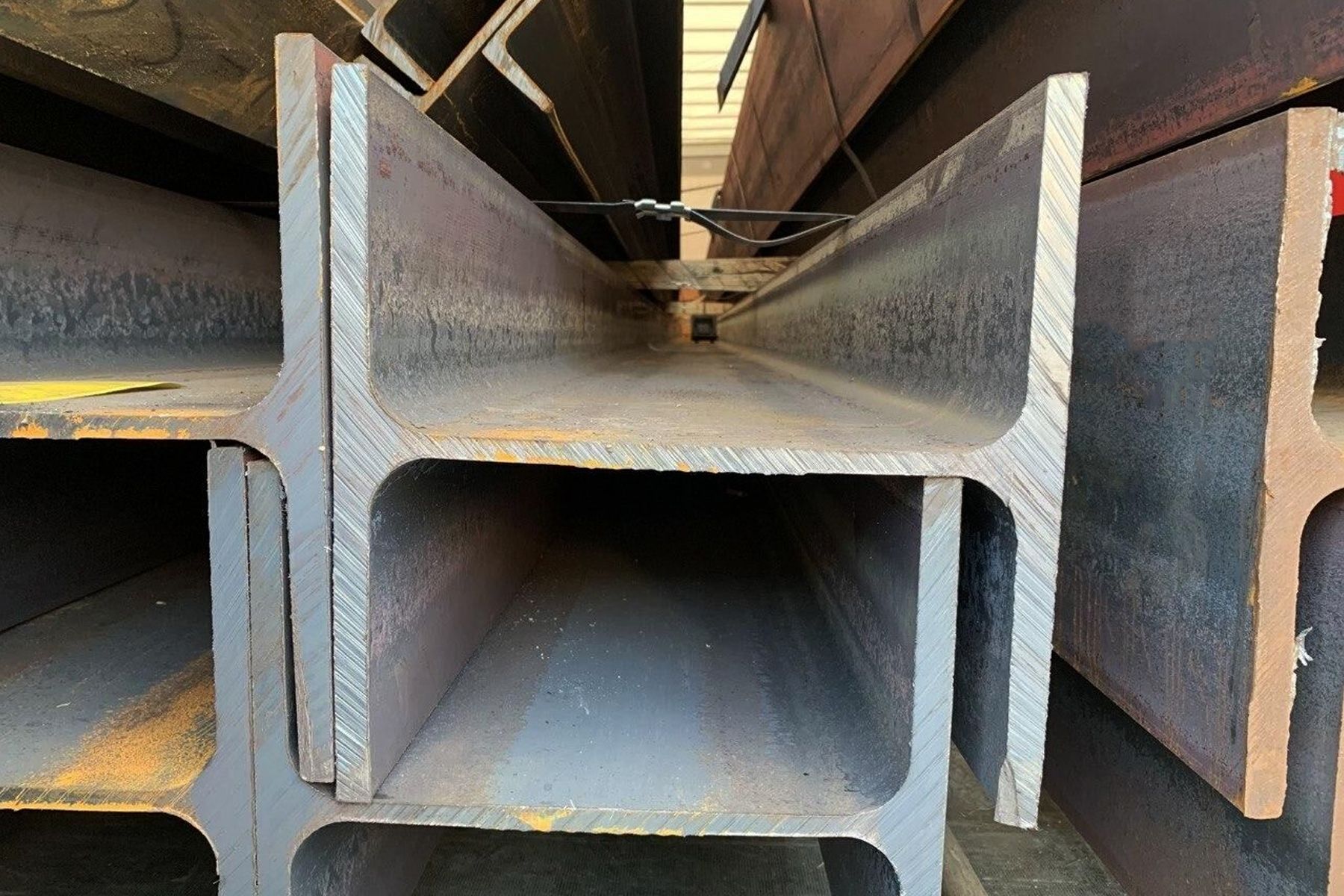

Колонный двутавр 20К1 — элемент конструкций, на которые воздействуют большие нагрузки на сжатие и растяжение. Сфера назначения балок велика, ограничивается только проектными требованиями к сооружаемым конструкциям. Высота профиля приблизительно равна по размерам ширине полок.

Маркировка

Колонный двутавр обозначается маркировкой 20К1. Символы расшифровываются следующим образом:

• цифра 20 обозначает приблизительное значение высоты профиля;
• буква «К» указывает на колонную серию двутавров;
• цифра 1 обозначает тип исполнения — первое в своем размерном ряду.

По маркировке несложно определить основные характеристики балок.

Конструктивные отличия

Колонный двутавр имеет отличия от балок других видов. Среди ключевых моментов:

• приблизительно равные ширина полок и высота двутаврового профиля;
• параллельно расположенные грани полок, равных по ширине;
• повышенная толщина стенок и полок.

Повышенная толщина стенок и полок обеспечивает увеличенную прочность балок. Она же приводит к тому, что вес изделий существенно увеличивается относительно двутавров других видов.

Технологии производства

Двутавр 20К1 производят из стали разных марок. При их изготовлении используют углеродистые (например, Ст3Гсп, Ст3сп) и легированные (к примеру, 09Г2с) сплавы. Для производства проката применяют разные способы.

Наиболее распространено получение двутавров горячей прокаткой. При ее проведении заготовки разогревают для придания им пластичности. После этого на специальных станках формируются нужные размеры и форма. На конечных этапах выполняется финишная обработка, позволяющая еще больше упрочнить сплав. По этой технологии производят бесшовные двутавры, выдерживающие особенно существенные нагрузки.

Реже применяется сварной метод. Эта технология предполагает соединение отдельных заготовок в общую конструкцию. Балка получается со швами, ослабляющими ее прочность. Устраняют этот недостаток формированием дополнительных ребер жесткости.

Характеристики двутавра 20К1 зависят не только от его размеров и пропорций составляющих элементов. На конструкционные и эксплуатационные параметры влияют технологии производства и марка стали. От них же зависит стоимость изделий.

Технические характеристики

Стандарты размеров двутавров указаны в актуальном на сегодняшний момент ГОСТ Р 57837/2017:

• радиус сопряжения (r), показывающий округление перехода между полкой и стенкой, — 13 мм;
• высота (h), включающая высоту стенки и толщину полок, — 196 мм;
• толщина стенки (s) — 6,5 мм;
• толщина каждой из двух полок (t) — 10 мм;
• ширина каждой из двух полок (b) — 199 мм;
• площадь сечения (поперечного) — 52,69 кв. см;
• масса 1 погон. метра — 41,4 кг.


Стандарты регламентируют максимально возможные отклонения от этих размеров. Они не должны отличаться от указанных в них значений.

Свойства двутавра 20К1

Широкое применение балки 20К1 нашли благодаря своим особенностям. Среди них:

• жесткость и прочность, позволяющие сооружать ответственные конструкции с увеличенными требованиями к прочности;
• продолжительный период эксплуатации, в течение которого балки сохраняют все характеристики;
• свойство выдерживать нагрузки на изгиб и растяжение высокого уровня;
• экономичность — конфигурация сечения в виде символа Н позволяет экономить материал изготовления с сохранением высокой прочности и устойчивости балок.

Эти характеристики делают колонный двутавр 20К1 востребованным элементом при сооружении различных конструкций.

Балки 20К1 используются как элементы горизонтальных и вертикальных связей. Двутавры становятся опорами, частью ферм, колонн. С их применением возводятся мосты, здания, дорожные эстакады и многие другие объекты.

Двутавры 20К1 — востребованные в строительстве элементы. Они надежно и продолжительное время выполняют свои функции. Важно, чтобы их характеристики соответствовали требованиям к сооружаемым объектам. Определять правильность их выбора должны специалисты.
