Монорельсовая балка 36М

Балка 36М — это монорельсовый двутавр по сути и конфигурации. В сравнении со стандартным прокатом универсального назначения монорельсовые балки имеют увеличенную высоту, ширину полки и стенок. Монорельс должен без ущерба выдержать весовую нагрузку, давление катков, быть устойчивым к прогибу и скручиванию. За показатели прочности отвечает продуманная геометрия изделия и материал изготовления — монорельсовый прокат делают из низколегированной и углеродистой стали.

Технические характеристики монорельсовой балки 36М

По монорельсу 36М допустимо перемещать грузы массой до 4-8 т. на расстояние более 6-и метров. Благодаря высоте сечения 36 см, углубленному сечению и рассчитанному уклону граней двутавровый прокат выдержит колебания, прогибы, скручивание, продолжительную механическую нагрузку. Для повышения грузоподъемности до 10 т. и более балку усиливают, приваривая снизу полосы металла.
Монорельсовая балка 36М, изготовленная горячекатаным методом, выпускается для подвесных путей в соответствии с ГОСТом 27772-2021, имеет следующие характеристики:

• высоту сечения двутавра — 360 мм;
• толщину стенки — 9,5 мм;
• толщину полки (среднюю) — 16 мм;
• R внутреннего закругления — 14 мм;
• R закругления полки — 6 мм;
• S сечения — 73,8 см2;
• вес п/м — 57,9 кг;
• длину изделия (максимальную) — 12 м;
• марки стали — С255, Ст3Гсп, Ст3Гпс.

Строительная сталь С255 отличается высокой прочностью, не имеет ограничений по методам сварки. Для повышения стойкости к коррозии конструкционную углеродистую сталь улучшают путем термомеханической обработки.
Монорельсовые балки и другой горячекатаный прокат из стали С255 и ее аналогов (Ст3Гсп, Ст3Гпс) характеризуются устойчивостью к повышенным нагрузкам и инертностью к изменениям во внешней среде.
Монорельсы, изготовленные методом холодного проката по стандарту 19425-74, отличаются более точной геометрией. У холоднокатаных двутавров наклон полки по отношению к стенке не должен превышать 15%.

Основные преимущества при использовании балки 36М

• Высокая несущая способность. За счет материала и конфигурации прокат выдерживает повышенные нагрузки;;
• Экономичность. Применение монорельсовых двутавров позволяет снизить затраты на строительство за счет меньшего количества материала и его относительно легкого веса;
• Устойчивость к коррозии. После дополнительной обработки сталь хорошо противостоит воздействию воды и агрессивных сред;
• Простой монтаж. Монорельсы быстро устанавливаются и легко соединяются с другими элементами общей конструкции.

Сферы применения балки 36М

Монорельсовая балка изначально разрабатывалась для возведения несущих подвесных конструкций. Характеристики проката позволили расширить сферу использования монорельса 36М.
Двутавровый монорельс активно применяется в строительстве при возведении масштабных объектов, среди которых:

• жилые и промышленные здания;
• панельные, быстровозводимые строения различного назначения;
• мосты, тоннели, эстакады;
• несущие перекрытия длинных пролетов.

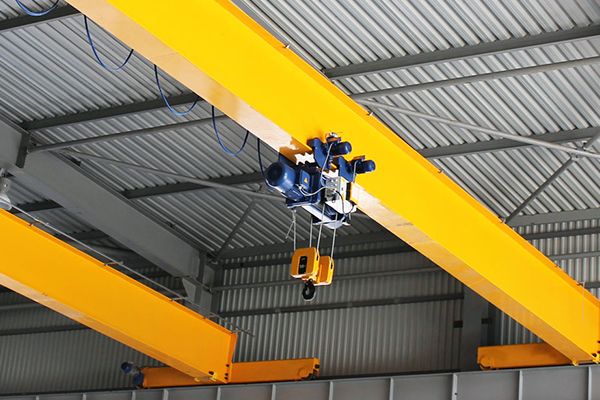

Балка 36М используется для каркасных строений в качестве основного несущего элемента конструкции. Монорельсовому двутавру сложно подобрать аналоги с такой же устойчивостью к интенсивным весовым нагрузкам при укладке подъездных путей, монтаже тельферов, козловых и мостовых кранов.
