Это не просто балка, а гарантия колоссальной прочности и устойчивости для самых амбициозных конструкций. Максимальная несущая способность при минимальном весе — ваш выбор для беспрецедентной надежности и эффективности. Стройте с уверенностью, выбирая широкополочный двутавр — фундамент ваших грандиозных идей!
цены и виды
Характеристики:- высота профиля h — 390 мм;
- толщина каждой полки t — 16 мм;
- ширина каждой полки b — 300 мм;
- толщина балочной стенки s — 10 мм;
- радиус округления полки r — 22 мм;
- вес 1 метра пог. — 106,7 кг;
- площадь сечения — 135,95 кв. см.
Характеристик:- общая высота изделия – 383 мм;
- радиус сопряжения- 22 мм;
- ширина полки - 299 мм;
- толщина полки – 12,5 мм;
- толщина стенки – 9,5 мм;
- масса 1 м – 88, 6 кг;
- площадь сечения - 112.91 см2.
Характеристики:- высота — 341,0 мм;
- толщина стенки — 10,0 мм;
- ширина полки — 250,0 мм;
- средняя толщина полки — 14,0 мм;
- вес балки 1 погонного метра — 82,2 кг.
Характеристики:- Высота профиля (h) – 334 мм
- Ширина (основание) каждой полки (b) – 249 мм.
- Толщина ножки (s) – 8 мм.
- Радиус закругления в месте примыкания полки к ножке (R) – 20 мм.
- Толщина полки (t) – 11 мм.
- Площадь поперечного сечения – 83,17 кв. см.
Характеристики:- высота профиля h — 294 мм;
- ширина b — 200 мм;
- толщина двутавровой стенки s — 8 мм;
- толщина каждой полки t — 12 мм;
- радиус сопряжения, т. е. внутреннего округления r — 18 мм;
- площадь сечения (поперечного) — 72,38 кв. см;
- вес 1 пог. метра — 56,8 кг.
Характеристики:- длина – 4-14 метров;
- площадь поперечного сечения – 68,59 см2;
- масса погонного метра двутавра -53,80 кг;
- кривизна - не более 0,2% от длины.
Характеристики:
- площадь поперечного сечения — 56,24 см²;
- высота стальной балки — 244 мм;
- масса — 44,1 кг;
- толщина стенки — 7 мм;
- ширина полки — 175 мм;
- длина — от 4 до 12 м (допускается отклонение +40-80 мм);
- средняя толщина полки — 11 мм.
Серийный широкополочный двутавр 20Ш1 – отельный вид фасонного
металлопроката. Вытянутая размерная балка имеет в поперечном сечении форму буквы «Н». Изготавливается в соответствии с российским ГОСТом Р 57837-2017 по отработанным технологиям на высокотехнологичном оборудовании.
Стандартный широкополочный двутавр – вид металлического профиля вытянутой формы. В поперечном сечении имеет форму буквы «Н». Ширина полок примерно равна высоте (длине), соединяющей их ножки. Производство осуществляется по стандартам ГОСТ и отработанным технологиям.

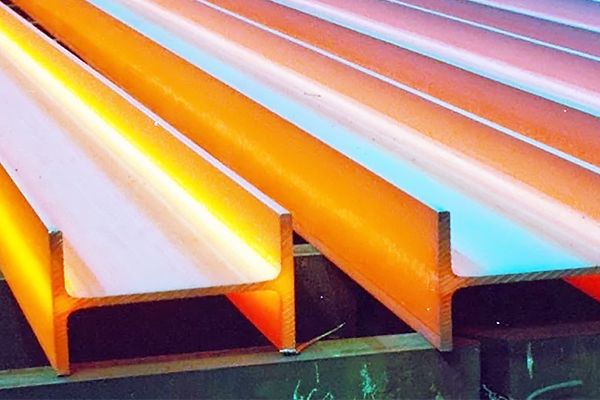

Горячекатаный способ изготовления
Металлическая размерная заготовка предварительно нагревается до пластичного состояния. Выполняется прокат через специальные обжимные ролики для придания нужной формы. Процесс может проводиться несколько раз для достижения необходимой геометрии и точных размеров по всей длине изделия. Монолитная конструкция отличается повышенной прочностью и надежностью.
Сварная технология
Листовой прокат нужной толщины разрезается по размерам на составные части будущего
двутавра. Проводится обработка кромок и сборка конструкции на специальном стенде. Для надежной и качественной фиксации используется роботизированное сварочное оборудование. Такие двутавры имеют более доступную стоимость.
Материал изготовления
Технические характеристики двутавра во многом зависят от качества и марки, используемой для изготовления стали. Рекомендованные для серийного выпуска ГОСТ 19281-2014 сорта:
- Углеродистые с различной степенью раскисления.
- Низколегированные повышенной прочности.
Размерные характеристики и технологию изготовления вместе с маркой стали производитель указывает в техническом паспорте, который предусмотрен для каждой партии продукции. В дополнительном обозначении указывается размерная точность: повышенная «Б» и нормальная «В».
Классификация по видам
Особенность конструкции двутавровой балки обеспечивает изделию высокую прочность и устойчивость к нагрузкам на кручение или поперечный изгиб. Широкополочные изделия могут использоваться в качестве горизонтальных или вертикальных несущих конструкций. С учетом назначения и использования на практике различают следующие виды:
Балочные – имеют повышенную жесткость на изгиб, соотношение ширины полок к высоте ножки составляет 1:0,7. Это позволяет обеспечить надежную и устойчивую опору при размещении балки в горизонтальном положении.
Колонные – ширина полок и высота ножки примерно равны, изделие устойчиво к продольным и нагрузкам на сжатие, возникающим при установке балки в вертикальном положении.
В отечественных инженерно-технических справочниках горячекатаные широкополочные изделия имеют стандартную аббревиатуру обозначения – ГКШ. Балки, изготовленные с использованием технологии контролируемой прокатки и ускоренного охлаждения обозначаются – КПШ. Размерные параметры:
- h – ширина полок.
- b – общая высота.
- s – толщина металла.
Продукция поставляется производителями с мерной или немерной длиной балок от 4 до 12 м. Поверхность может проходить дополнительную обработку (грунтовка, окраска) для повышения устойчивости к воздействию коррозии и повышения сроков эксплуатационного ресурса.
Преимущества использования
Выпускаемая из качественного металла по параметрам ГОСТ стандартная балка широкополочного двутавра примерно:
- В тридцать раз устойчивее к нагрузкам на изгиб по прямой.
- В семь раз прочнее.
Аналогичного по размерам металлического профиля с прямоугольным или квадратным поперечным сечением. Это позволяет: найти широкое применение в строительстве зданий, сооружений и мостовых переходов, сэкономить на объемах затраченного метала, получить конструкцию с заранее рассчитанной прочностью и устойчивостью к нагрузкам.
Реализация и помощь в подборе
Ознакомиться с видами, техническими характеристиками и особенностями широкополочных двутавров можно с помощью сайта поставщика данного сортамента металлопроката. Бесплатная консультация покупателей по всем возникшим вопросам проводится штатным специалистом.
Представленная на страницах каталога продукция есть в наличии на складе. Реализация осуществляется по доступным конкурентоспособным тарифам. Конечная
стоимость рассчитывается по стандартной формуле «за 1 погонный метр» или «за 1 тонну» изделий. Отгрузка для самовывоза выполняется в день оплаты. Предусмотрена услуга быстрой по указанному адресу доставки транспортом компании.
