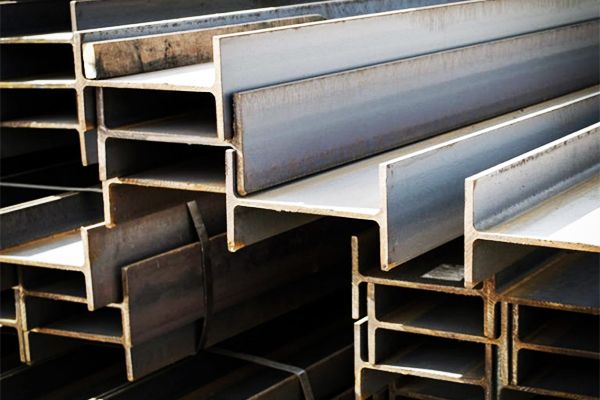

Широкополочный двутавр 30Ш1

Двутавры 30Ш1 предназначены для сооружения конструкций, к которым предъявляются увеличенные требования к устойчивости к нагрузкам преимущественно на изгиб. Технические требования к ним устанавливаются ГОСТ 57837/2017.

Что обозначает маркировка двутавра

В маркировке балки 30Ш1 указаны ее классифицирующие признаки:

• цифра 30 —это округленное значение высоты профиля в сантиметрах;
• символ «Ш» указывает на то, что балка широкополочная;
• цифра 1 показывает тип исполнения балки в своей размерной линейке.

Это основные характеристики двутавра, существуют и другие, которые необходимо учитывать в строительстве.

Технические характеристики

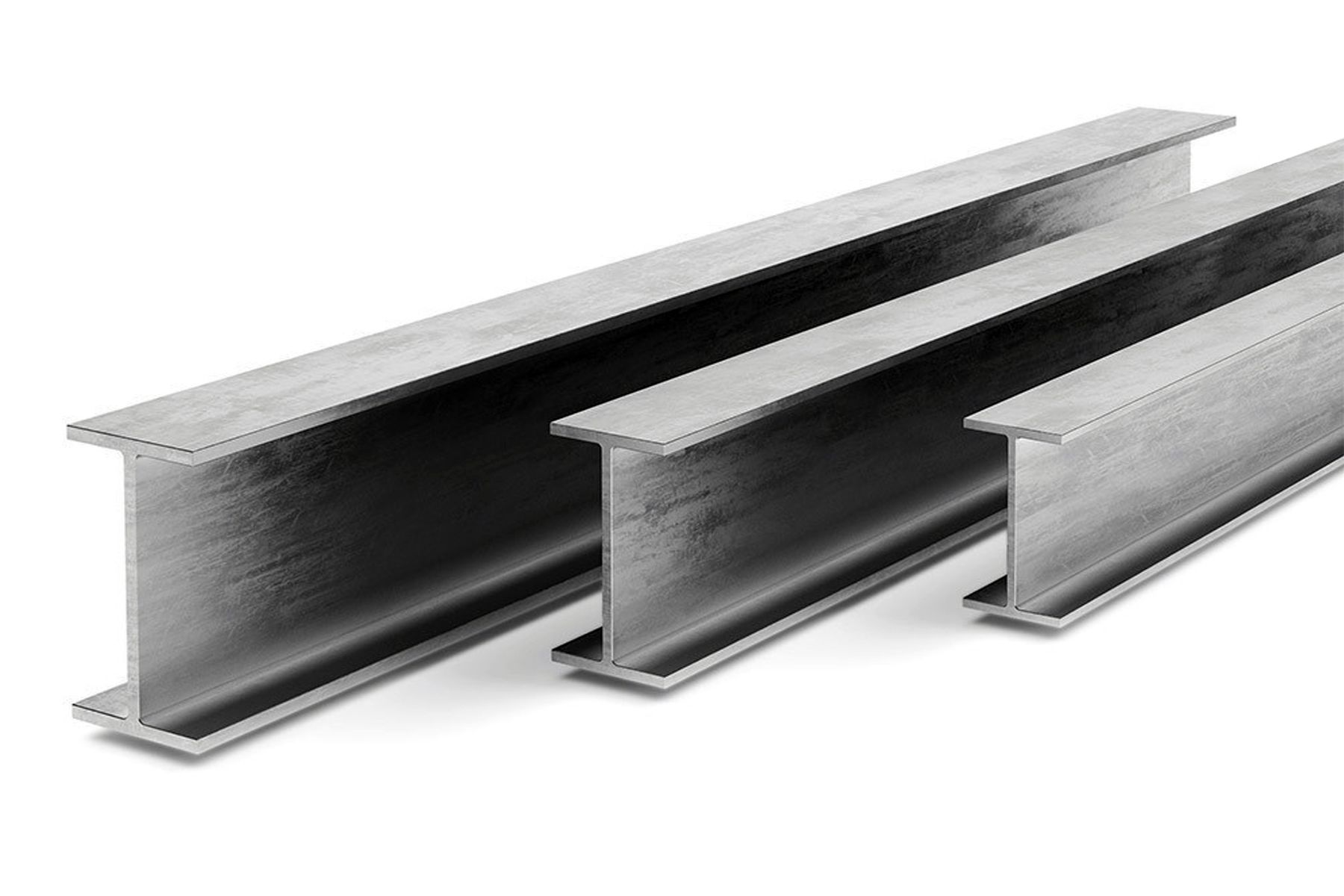

Балка 30Ш1 имеет сечение в виде символа Н. Двутавр относится к категории широкополочных, его полки имеют большую ширину относительно полок балок других видов. Такая форма придает балке добавочные устойчивость и жесткость. Высота профиля больше ширины полок.

К основным характеристикам балок относятся:

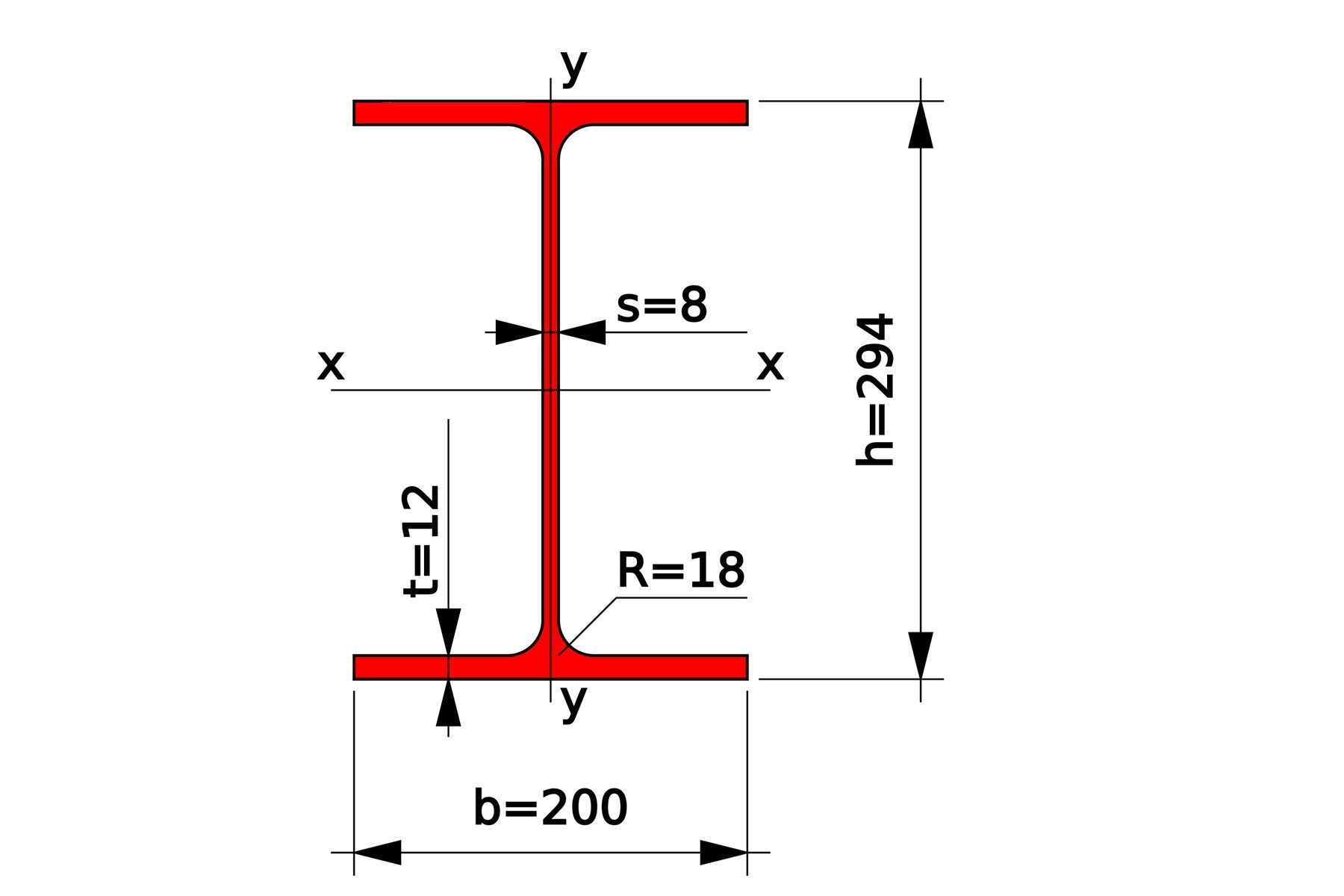

• высота профиля h — 294 мм;
• ширина b — 200 мм;
• толщина двутавровой стенки s — 8 мм;
• толщина каждой полки t — 12 мм;
• радиус сопряжения, т. е. внутреннего округления r — 18 мм;
• площадь сечения (поперечного) — 72,38 кв. см;
• вес 1 пог. метра — 56,8 кг.

Отклонения в размерах разрешены ГОСТ в определенных пределах.

В зависимости от марки стали и технологии производства балка 30Ш1 может иметь класс прочности С255Б/Б-1 или С345Б/Б-1. Подразделение на классы выполняется с учетом толщины полки. Во внимание стандарты принимают также предел текучести, показывающий, при каких нагрузках балка начнет деформироваться. Он зависит от углеродного эквивалента и химического состава стали.

Технологии производства

Двутавр 30Ш1 производится из стали. Это могут быть углеродистые сплавы (чаще всего Ст3Гсп, Ст3сп) или легированная сталь (к примеру, С345, 09Г2С). Дополнение стали легирующими добавками упрочняет материал, делает его еще более устойчивым к нагрузкам.

Существует несколько способов производства широкополочных двутавровых конструкций:

1. Горячая прокатка — наиболее распространенный способ получения двутавра. После прокатки разогретых заготовок полученные изделия отправляют на правку и многопильную резку.
2. Сварка отдельных заготовок в единую конструкцию. Применяется реже, чем горячая прокатка.
3. Литье, клепка из угловой горячекатаной стали и листа. Эти способы используются крайне редко.

После прокатки и сварки двутавры проходят термообработку с последующим охлаждением. Эта процедура позволяет упрочнить сталь, выправить геометрию изделий. Обычно балки поставляют в горячекатанном виде (маркируются символом «Г») или после контролируемой прокатки, включая с ускоренным охлаждением (КП).

Особенности изделий 30Ш1

К особенностям двутавров 30Ш1 относится ряд свойств, делающих их востребованными в строительстве. В их числе:

• достаточно большая площадь полок, повышающая прочность и устойчивость конструкций;
• свойство выдерживать значительные разнонаправленные нагрузки благодаря характеристикам стали, конфигурации проката, технологиям производства;
• способность сохранять предел текучести под воздействием продолжительных больших нагрузок.

Эти особенности делают двутавр полезным во многих областях хозяйства.

Сферы назначения

Балки 30Ш1 используются при сооружении зданий, перекрытий, опор и стоек. Они востребованы в мостостроении и при строительстве промышленных предприятий, а также для прокладки путей для кранов. Двутавры используются при строительстве виадуков, тоннелей, грузовых платформ и других объектов транспортной инфраструктуры. С их применением возводят электростанции, линии электропередач и другие сооружения энергетической сферы.

Двутавры 30Ш1, как и другие широкополочные конструкции, — один из экономичных типов металлопроката. Их сечение и широкие полки позволяют упростить производство металлоконструкций и сэкономить до 10% стали относительно балок других видов. Это дает возможность сократить расходы на монтаж конструкций.
