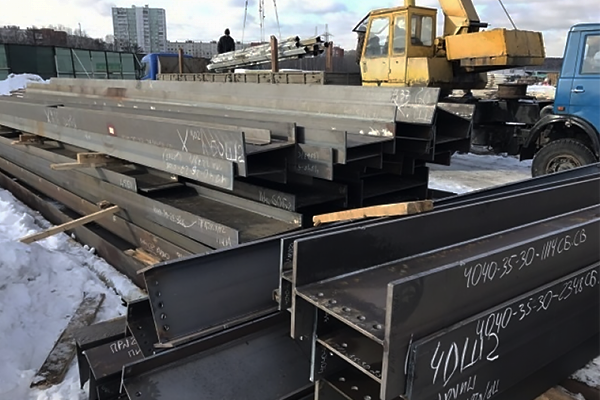

Широкополочный двутавр 40Ш2

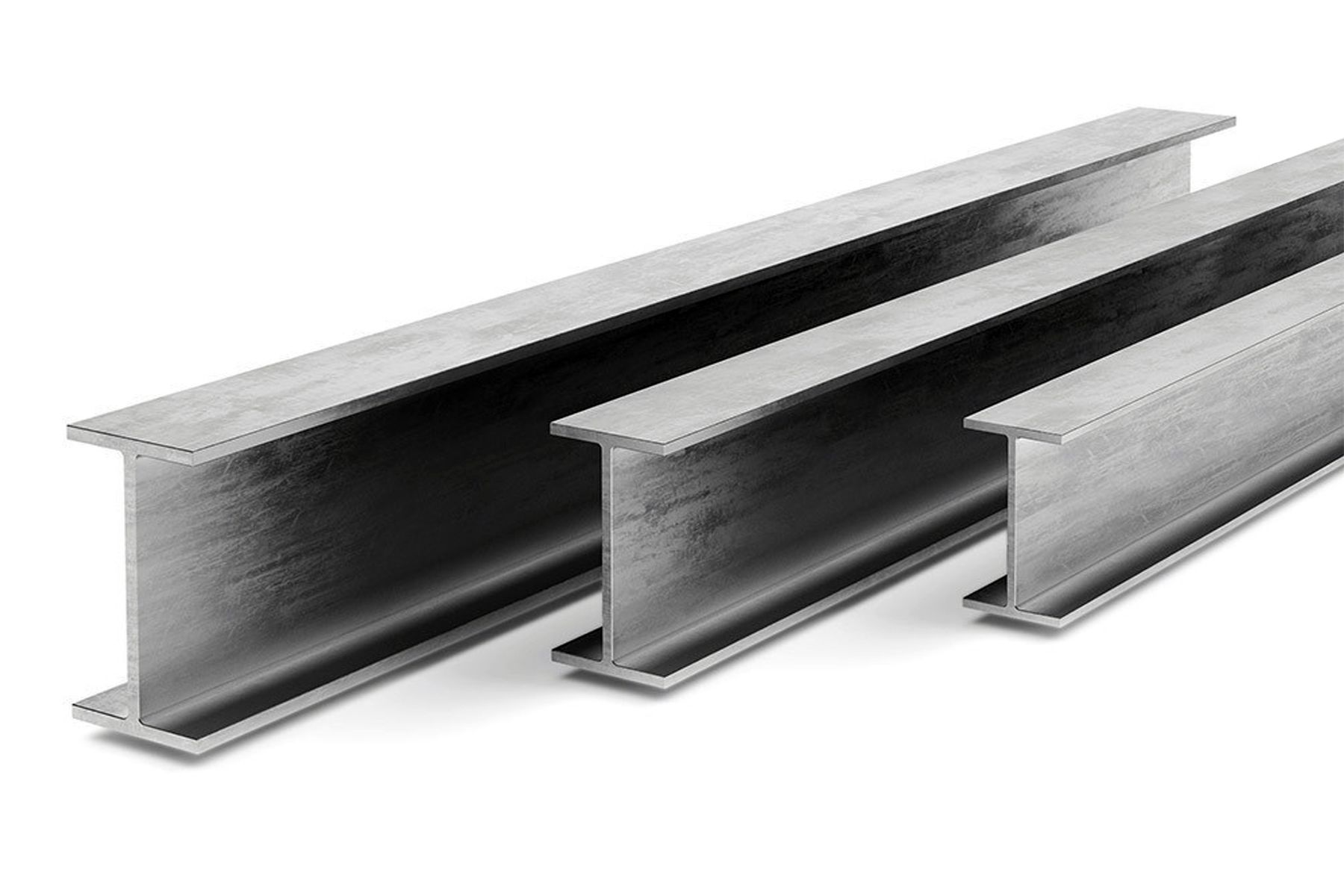

Широкополочные двутавры 40Ш2 — изделия металлопроката с сечением Н-образной формы. Их полки параллельны друг другу. Они имеют увеличенную площадь относительно полок балок иных типов. Требования к характеристикам двутавра 40Ш2 установлены ГОСТ 57837/2017.

Расшифровка маркировки

Символы в обозначении двутавра 40Ш2 позволяют определить его основные особенности. Их можно расшифровать следующим образом:

• 40 — округленный размер высоты профиля в сантиметрах;
• Ш — обозначение широкополочного вида двутавровой балки;
• 2 — тип исполнения изделий.

В размерной линейке, обозначаемой символом 40, присутствует семь исполнений — от 1 до 7. Каждое последующее отличается более крупными размерами изделий относительно предыдущего.

Технические характеристики

Среди основных характеристики балки 40Ш2:

• высота профиля h — 390 мм;
• толщина каждой полки t — 16 мм;
• ширина каждой полки b — 300 мм;
• толщина балочной стенки s — 10 мм;
• радиус округления полки r — 22 мм;
• вес 1 метра пог. — 106,7 кг;
• площадь сечения — 135,95 кв. см.

Эти размеры регламентированы ГОСТ. Стандарты устанавливают также разрешенный размер отклонений от этих показателей.

Технологии производства

Для производства двутавров 40Ш2 применяют углеродистую и низколегированную сталь. От химического состава материала во многом зависит прочность балок. Добавление в него легирующих элементов позволяет упрочнить сталь. На прочностные характеристики влияет также способ производства.

Производятся балки 40Ш2 по методикам горячей прокатки и сварки разными способами. Горячекатаный профиль изготавливают прокаткой разогретых заготовок на станах. Эта операция позволяет придать им необходимые формы и размеры.

Для упрочнения двутавры на финальных этапах проходят термообработку. Дальнейшее охлаждение может проходить на спокойном воздухе. Стандарты допускают также остывание изделий в принудительном режиме со скоростью выше, чем на спокойном воздухе.

Прокатка может проходить в контролируемом порядке. В этом случае температурный режим контролируется и регулируется. В ходе прокатки корректируется также степень пластической деформации стали.

Двутавры производят также сваркой, соединяя отдельные заготовки в единую конструкцию. Для снятия внутренних напряжений и упрочнения после сварки балки проходят термообработку. Такие двутавры отличаются меньшей прочностью относительно горячекатаных. Они отличаются лучшим соотношением принимаемой нагрузки и собственного веса.

Особенности двутавра 40Ш2

У балок площадь полок более значительная относительно двутавров других видов. Эта характеристика обуславливает особенности двутаврового профиля. Он используется в конструкциях, к которым предъявляются особые требования по нагрузкам на изгиб. Они могут использоваться в строительстве без дополнительного усиления. Широкие полки позволяют распределять нагрузки равномерно. Благодаря этому конструкции выдерживают значительные вертикальные нагрузки.

К другим особенностям 40Ш2 относятся:

• устойчивость к разнонаправленным механическим нагрузкам благодаря увеличенной площади полок;
• несущая способность высокого уровня;
• меньший вес относительно сплошных балок — это дает возможность снизить нагрузки на несущие конструкции с сохранением нужной устойчивости и жесткости.

При высокой прочности двутавры экономичны — на их изготовление требуется меньше материала, чем на сплошные конструкции.

Сферы назначения

Двутавры 40Ш2 применяются в разных хозяйственных сферах. Среди них:

• гражданское строительство — балки используются как несущие элементы зданий, в качестве перекрытий, опор и т. д.;
• мостостроение — изделия становятся частью несущих и опорных конструкций, ферм;
• промышленное строительство — профиль востребован для сооружения каркасов складов, заводов и других объектов;
• энергетика — балки используются при сооружении опор электролиний, электростанций;
• транспортная инфраструктура — двутавровые конструкции используются при возведении опорных сооружений, виадуков, тоннелей и прочих объектов.

Двутавр 40Ш2 — это востребованный элемент при строительстве объектов различного назначения. Он характеризуется высокой прочностью, жесткостью, свойством выдерживать большие нагрузки.
