Швеллер г/к 22

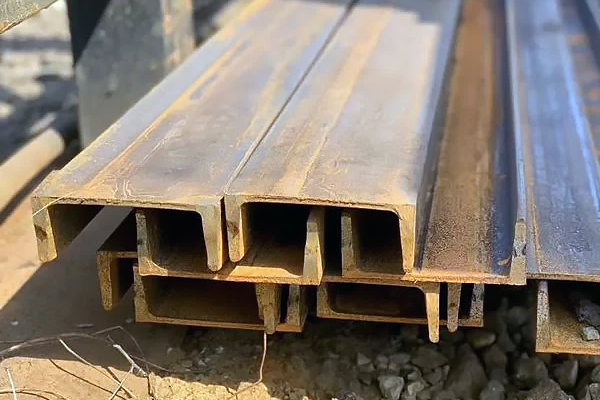

Швеллер г/к 22 У — это изделие металлопроката из стали с двумя полками и стенкой. Символ «У» указывает на уклон внутренних граней полок. Цифра 22 обозначает высоту профиля в 22 см.

Технические характеристики

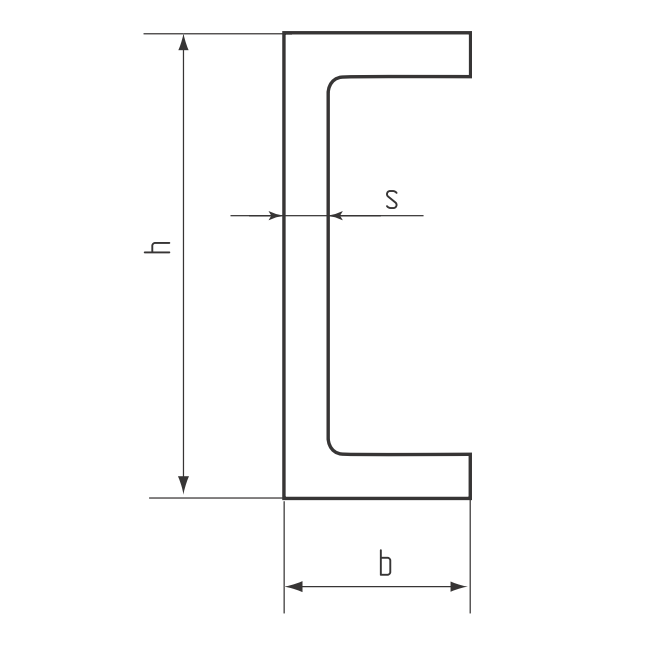

ГОСТ 8240/97, по которому производят изделия, регламентирует следующие их характеристики:

• высота швеллера (h) — 220 мм;
• ширина каждой полки (b) — 82 мм;
• толщина каждой полки (t) — 9,5 мм;
• толщина стенки (s) — 5,4 мм;
• вес 1 м — 21 кг;
• метров в 1 тонне — 50;
• радиус округления полки (r) — до 4,0 мм;
• внутренний уклон граней полок — 4-10%.

ГОСТ устанавливает также разрешенные предельные отклонения от стандартов.

Описание

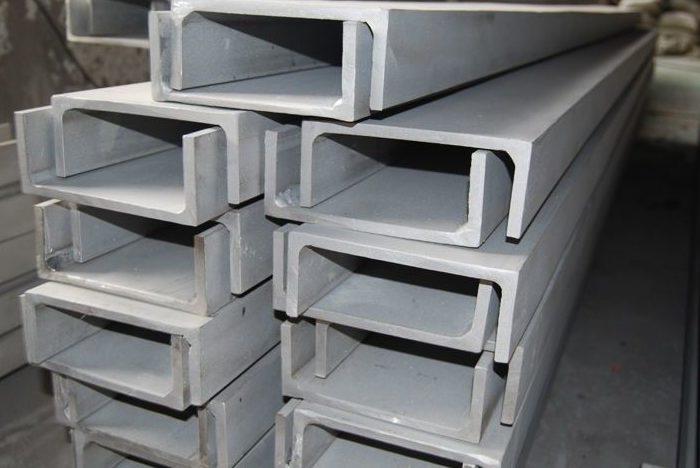

Швеллер производят из стали горячекатаным способом. Его суть заключается в нагревании заготовок и придании им формы посредством пропуска через валы станков. Использование этой технологии позволяет получать изделия проката с высокой прочностью и невысокой себестоимостью. Марка стали зависит от условий эксплуатации изделий проката.

Толщина полок неравномерная. У края они тоньше, в месте перехода в стенку — толще. Внешние полочные плоскости проходят перпендикулярно стенке.

Среди других особенностей:

• равномерное распределение нагрузок, которое обеспечивает уклон внутренних граней;
• устойчивость к нагрузкам различного типа;
• отсутствие необходимости в выравнивании, обусловленное точными размерами и геометрией профиля;
• хорошая свариваемость, возможность применения болтовых и других типов соединения.

Швеллер г/к 22 У используется в различных отраслях хозяйства при монтаже конструкций разного назначения.
