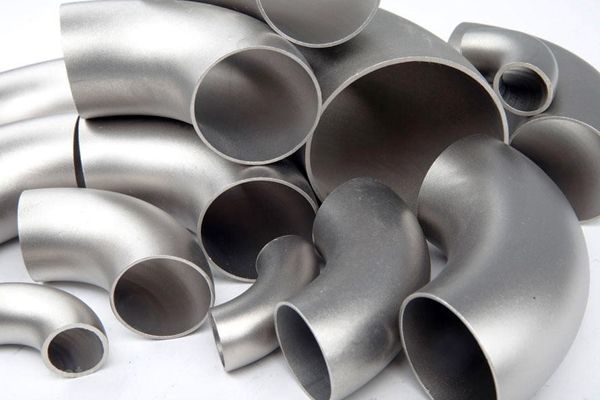

Отвод стальной 76х3,5 мм бесшовный приварной крутоизогнутый

Стальные отводы предназначены для сборки трубопроводов в точках резкой смены направления движения потока. Их установка целесообразна в местах изгиба, поворота, перехода к другому диаметру. Отвод стальной 76х3,5 90 градусов, относящийся к крутоизогнутым, выпускается в соответствии с ГОСТом 17375.

Особенности отводов 76х3,5 90 градусов

Крутоизогнутые стальные отводы, изготовленные по ГОСТу 17375-1, предназначены для трубопроводов российского стандарта, давление в которых доходит до 16 МПа и более. Разрешенная температура использования изделий — от -70 до +450°С.
Основное назначение крутоизогнутых элементов — изменение направления стальной трубопроводной магистрали. Отводы 90 градусов также могут использоваться в качестве основы для более сложных изделия в ППУ или минераловатной изоляции.

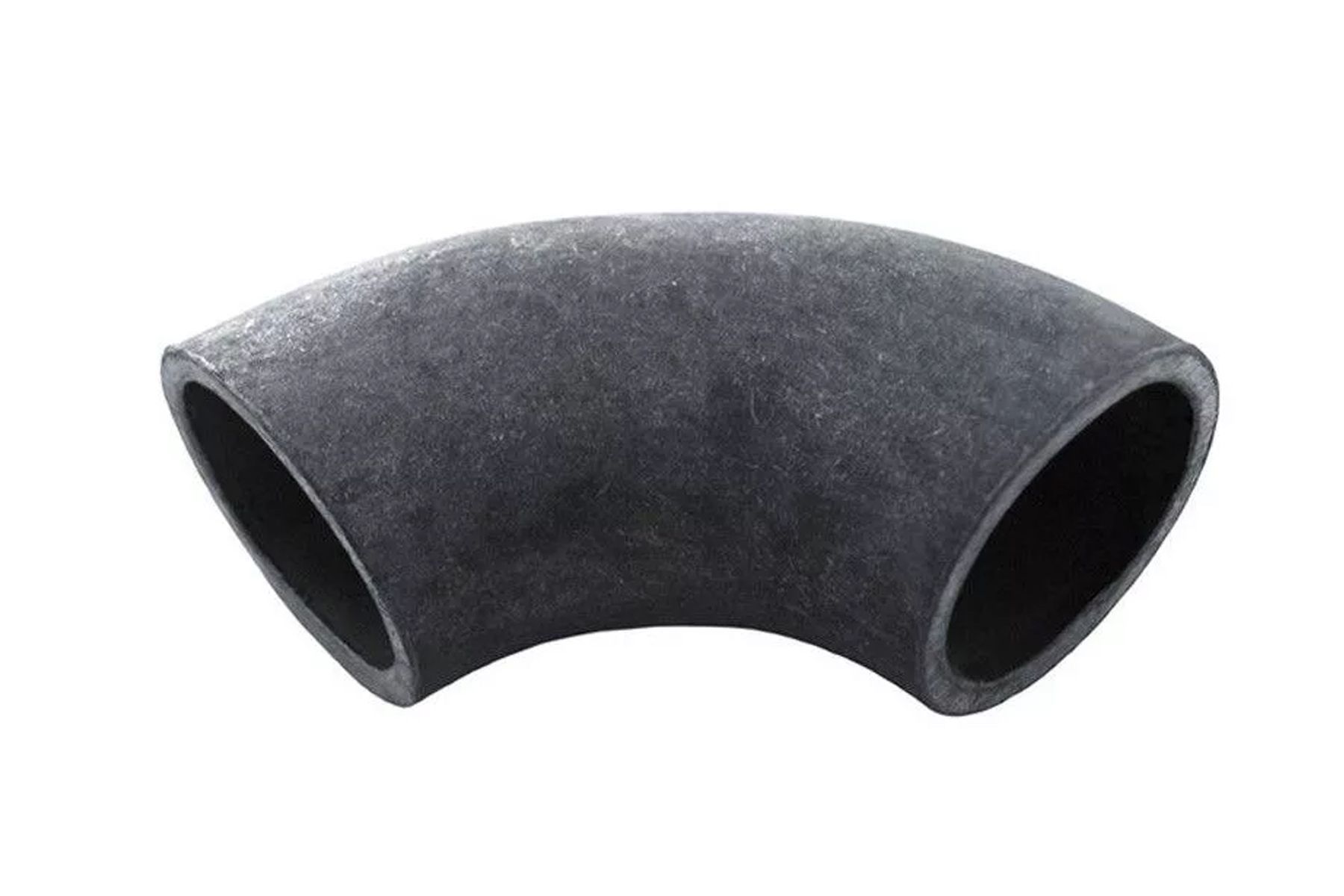

Отвод стальной 76х3,5 90 градусов имеет следующие характеристики:

• Внешний Ø (по торцам) — 76 мм;
• Внутренний Ø (по торцам) — 69 мм;
• Толщина стенки — 3,5 мм;
• Диапазон допустимых температур — от -70 до +450°С;
• Давление — до 6,3 МПа;
• Изгиб — R = 1,5DN;
• Тип — крутоизогнутый 3D;
• Конструкция — бесшовная.

Крутоизогнутые компактные детали имеют малый радиус изгиба. Конструктивная особенность позволяет применять отводы в ситуациях, когда необходимо обогнуть препятствие на пути магистральной трубы в горизонтальном либо вертикальном направлении. Изделия способны выдержать максимально высокое давление в системе и большой диапазон температур проходящих жидкостей.

Стальные отводы делятся на два вида по конструктивным особенностям:

Исполнение 1. Предусмотрено для ВГП трубопроводов;
Исполнение 2. Предназначено для электросварных, бесшовных труб.

Сырьем для производства отводов 76х3,5 90 градусов могут служить два вида стали:

• углеродистая;
• низколегированная.

Использование различных марок сталей позволяет подбирать детали для разных климатических зон и различных умеренно агрессивных сред. Дополнительную защиту обеспечивают антикоррозийные покрытия.
Крутоизогнутые элементы изготавливают штампованием или методом протяжки. Горячий способ протяжки позволяет получить отводы с равномерной толщиной стенки. Бесшовные детали в наиболее уязвимых местах поворотов трубопровода снижают риски аварий в системах с высоким давлением.

Области применения

Детали с углом изгиба 90 градусов относятся к наиболее востребованной трубопроводной арматуре. Стальные отводы 76х3,5 90 гр незаменимы в следующих ситуациях:

• Строительство нефте- и газораспределительных сетей;
• Транспортировка жидкостей к местам хранения;
• Транспортировка химикатов и опасных веществ;
• Монтаж инженерных и ЖКХ сетей.

Крутоизогнутые отводы с плавным изгибом в 90 градусов выбирают для строительства теплотрасс, чтобы избежать излишнего давления на месте поворота.

Способы монтажа

Монтаж крутоизогнутых стальных отводов возможен несколькими способами:

• сварочным;
• фланцевым;
• резьбовым.

Сборку трубопроводов с применением стальных крутоизогнутых отводов выполняют открытым и закрытым способом в направлении, противоположном уклону магистрали. Когда прокладка открытым способом невозможна, магистраль собирают в закрытых каналах путем наращивания и сваривания отводов. Так же у нас в продаже имеются стальные тройники, стальные заглушки.
