Стальная заглушка эллиптическая 57 мм

Стальные заглушки 57 мм — трубопроводные детали, предназначенные для закрытия торцевых отверстий труб при разводке магистралей, изготовлении герметичных емкостей (котлов, сосудов, аппаратов) для хранения и переработки жидких продуктов. Фитинги применяются в трубопроводных системах для временной или полной остановки транспортировки жидкостей. Стальные детали позволяют консервировать аварийные участки магистралей на период ремонтных работ на предприятиях, в быту, коммунальном хозяйстве.

Разновидности заглушек

Основное отличие заглушек от других трубопроводных фитингов — отсутствие отверстий по центру. Детали устанавливаются на торцах труб для перекрытия движения потока. Торцевые крышки, отличающиеся конструктивно и по способу монтажа, классифицируются на несколько разновидностей.
По конструкции:

• Плоские — ровные диски без выпуклостей и выступающих элементов;

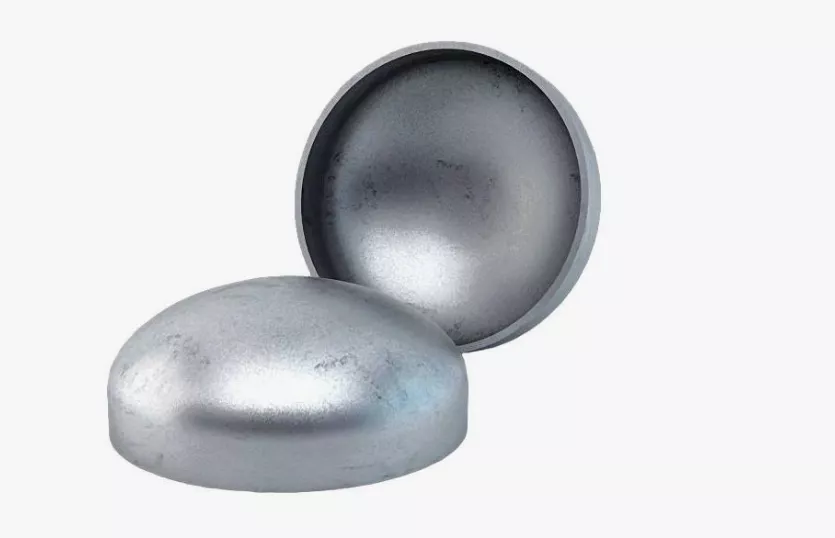

• Эллиптические — имеют выгнутую полусферическую форму;
• Поворотные — состоят из сплошных дисков, колец, соединительных перемычек.

Плоские и эллиптические фитинги применяются для постоянной консервации труб. Поворотные предназначены для временной остановки движения потока по магистрали без возможности регулирования напора.
По способу установки:

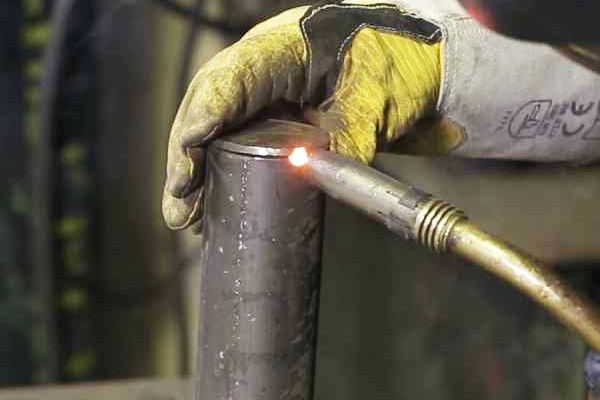

• Приварной. Стальная заглушка фиксируется к срезу трубы с помощью сварки. В результате получается прочное и герметичное соединение, выдерживающее давление потока до 16,0 МПа.
• Фланцевый. Фитинги крепятся к трубам с уже имеющимся фланцем. Соединения, усиленные шпильками, болтами, способны сохранять герметичность при напоре от 0,1 до 2,5 МПа.
• Резьбовой. Метод подходит для заглушек и труб с резьбой (внутренней или наружной). Резьбовые соединения рассчитаны на нагрузку до 63,0 МПа.

По материалу:

Стальные. Фитинги из стали отличаются повышенной прочностью, стойкостью к температурным деформациям, воздействию агрессивных сред. Марки стали для деталей промышленных систем подбирают в зависимости от условий эксплуатации;
Латунные. Заглушки из латуни уступают аналогам из стали по показателям прочности. Рекомендуются к применению в коммунальных системах с небольшими нагрузками;
Резиновые. Изделия из резины не используются для остановки движущегося потока из-за мягкости материала, но подходят в качестве защитных накладок от проникновения в систему влаги и мусора;
Полимерные. Пластиковые детали имеют бытовое назначение, применяются при транспортировке заготовок для трубопроводов.

Характеристики плоских приварных заглушек 57 мм

Если эллиптические фитинги производятся в соответствии с ГОСТом 17379-2001, то технические характеристики плоских деталей зависят от регламентов отраслевых стандартов. Плоская стальная заглушка 57 мм — диск из металлического сплава, приваренный к срезу трубы соответствующего диаметра. Внешняя сторона диска может быть гладкой или с ребрами жесткости.
Фитинг рассчитан на следующие нагрузки:

• Давление рабочей среды — до 16 МПа;
• Температура эксплуатации — от -70 до +425°C.

Приварные фитинги могут устанавливаться в качестве временных заглушек на период опрессовки либо испытания магистрали на герметичность, после чего подлежат замене на постоянные детали.

Применение стальных заглушек

Плоские стальные заглушки находят применение в промышленных трубопроводах нефтяной, газовой, химической сферах производства. Без них не обходится жилищно-коммунальная отрасль при строительстве подающих и отводящих магистралей, профилактических испытаниях на водопроводах, канализациях, газопроводах.
Стальные заглушки рекомендуется устанавливать в следующих ситуациях:

• С целью герметизации концевых участков в системах отопления, канализации, водоснабжения при монтаже трубопроводных систем;
• Для временного перекрытия магистрали или ее отдельного участка на период ремонтных и опрессовочных работ;
• При изготовлении емкостей и аппаратов, работающих под интенсивным давлением;
• При транспортировке труб для защиты от внутренних повреждений, загрязнений, попадания инородных предметов.

При выборе размера, формы, материала, метода установки заглушек ориентируются на параметры существующего трубопровода и общие эксплуатационные условия магистрали.
