Уплотнитель резиновый D500

Уплотнитель резиновый D500 устанавливается в местах соединения гофрированных труб ИКАПЛАСТ. Его использование позволяет загерметизировать стыки и предотвратить попадание рабочей среды наружу. Уплотнитель исключает вероятность проникновения в трубопровод грунтовых вод. Фитинг используется при раструбном соединении труб.

Технические характеристики

Среди основных характеристики уплотнительного фитинга:

• диаметр номинальный (D) — 500 мм;
• диаметр наружный (OD)— 500 мм;
• диаметр внутренний (ID) — 432 мм;
• давление (PN)— 0 атм, т. е. без напора;
• вес — 1,94 кг;
• высота — 32 мм;
• объем — 0,0127 куб. м;
• покрытие — отсутствует;
• ударопрочность при температуре -10° С — не меньше 1150 мм;
• поверхность — гофрированная;
• структура — двуслойная;
• производитель — трубный завод «ИКАПЛАСТ» (РФ).

При эксплуатации в нормальных условиях уплотнитель выполняет свои функции 50 лет.

Технологии производства

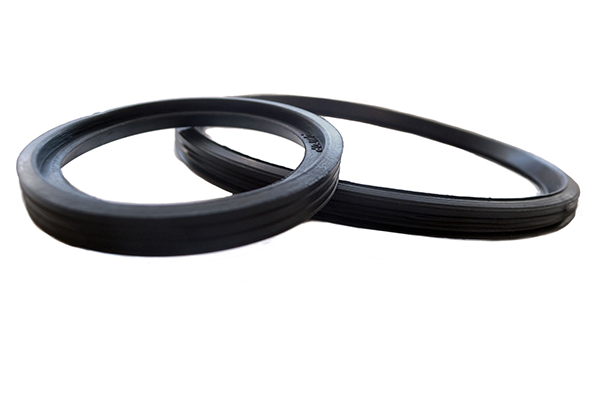

Уплотнитель представляет собой конструкцию в виде кольца. На нем имеется специальный элемент — «язычок». Он необходим для обеспечения полной герметичности места соединения труб.

Уплотнительные кольца производят из полипропилен-блоксополимера — одной из разновидностей полипропилена. Из этого же материала делают трубы, прочные и устойчивые к механическим, химическим и другим воздействиям. Уплотнитель сохраняет свои свойства при перепадах температур и их экстремальных значениях.

Особенности установки

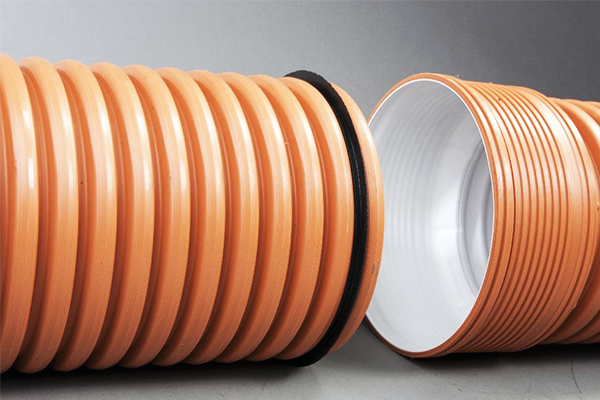

Резиновые кольца уплотнения устанавливаются между верхними ребрами трубы. Элемент «язычок» следует размещать в позиции, противоположной направлению ввода гофрированной трубы. Такое расположение обеспечит герметичность коммуникаций, исключит просачивание веществ и жидкостей в систему или рабочих сред из нее.

На трубах фитинг монтируется в первом углублении от торца. При монтаже следует использовать два кольца — с каждой из сторон муфты по одному. Перед установкой уплотнитель очищают от пыли и грязи.

Внешнюю поверхность трубы, уплотнитель и внутреннюю поверхность муфты рекомендуется обработать силиконовой смазкой. Она позволит облегчить монтаж резинового кольца, исключит его выдавливание в трубу. Смазка предупредит старение материала, предохранит его от пересыхания и растрескивания, защитит от неблагоприятных воздействий.

Применять для смазки жиросодержащие и масляные средства не рекомендуется. Заменить силикон можно концентрированным водно-мыльным раствором. При отрицательных температурах воздуха возможна обработка концентрированной водно-мыльной смесью, в которую добавляются глицерин и спирт.

Эластичность фитинга снижается при отрицательных температурах. Это затрудняет монтаж утеплителя. В этом случае утеплитель рекомендуется разогреть в горячей воде.

Свойства уплотнительных колец D500

Среди основных свойств уплотнителя:

• устойчивость к растрескиванию, механическим воздействиям, биообрастанию, истиранию;
• широкий интервал рабочих температур — от -35° до +70° С, способность выдерживать кратковременное нагревание до 100° С;
• свойство сохранять герметичность сети при поперечной деформации труб;
• антикоррозийность — материал уплотнителя не подвержен коррозийным процессам.

Уплотнитель не нуждается в специальном сложном уходе, он надежно выполняет свои функции весь период эксплуатации.

Условия хранения

При хранении фитинга требуется соблюдать определенные условия:

• следует исключить вероятность контакта изделий с масляными жидкостями и жирами;
• располагать фитинг нужно так, чтобы источники тепла на него не воздействовали;
• размещать кольца под прямыми солнечными лучами запрещается, поскольку они могут воздействовать на них разрушающим образом;
• при складировании фитинга следует избегать вертикальных нагрузок на него.

При работе в условиях отрицательных температур требуется избегать значительных механических нагрузок на кольца.

Резиновый уплотнитель D500 предназначен для соединения гофрированных труб ИКАПЛАСТ в разных условиях. При его разработке и производстве учитывались все требования к современным магистралям.
