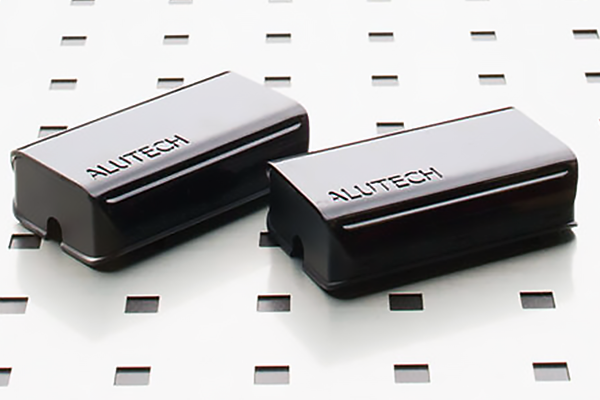

Фотоэлементы для ворот в Екатеринбурге

Фотоэлементы повышают уровень безопасности при автоматизации подвижных ограждений любого типа. Их главная функция — предотвратить столкновение с препятствием на пути движения створок ворот. При попадании в зону опасности автомобилей, посторонних предметов, людей, животных фотоэлементы отправляют сигнал в центральный узел управления, который мгновенно блокирует опускание или передвижение полотна. Устройства доказали эффективность на распашных, откатных, подъемных воротах и автоматических шлагбаумах.

Практическая польза фотоэлементов

Среднее время закрывания ворот с электроприводом — 20-30 секунд. Если в зоне проезда возникает заминка или затор движения, за столь короткий промежуток времени не всегда удается отойти человеку и тем более убрать автомобиль. Стоит учитывать и человеческий фактор — к примеру, случайное нажатие кнопки пульта ДУ.
Установленные фотоэлементы решит сразу несколько задач:

• Защитят въезжающие и выезжающие машины от повреждений. Ворота вовремя остановятся, не став причиной кузовного ремонта.
• Предотвратят травмы, особенно у детей. Створки не сдвинутся с места, если на их пути окажутся случайные прохожие или играющие дети.
• Обеспечат защиту самим воротам. Створки конструкции не деформируются от случайного столкновения с препятствием в проеме ворот.

Фотоэлементами рекомендуется дополнительно укомплектовывать автоматические и полуавтоматические системы заграждений.

Принцип действия

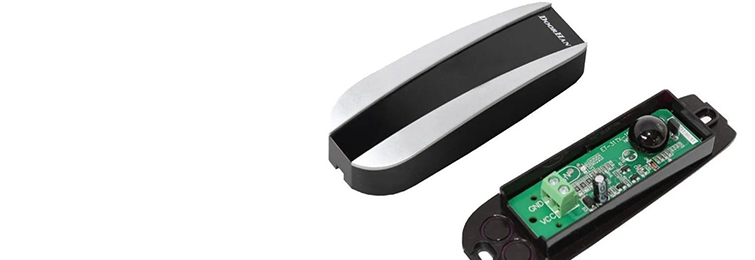

Конструкцию фотоэлемента составляет ИК-излучатель и приемник, реагирующий на разрыв сигнала. Когда транслируемый луч прерывается от столкновения с препятствием, передатчик отправляет сигнал на командный пульт, блокирующий движение ворот до устранения помехи. Автоматика возобновляет работу через несколько секунд после восстановления непрерывного луча на принимающее устройство.
На корректную работу фотореле могут воздействовать любые препятствия, близкие к воротам. При установке акцентируют внимание на растительности (деревьях, кустах), технических конструкциях, всем, что может помешать беспрепятственному прохождению луча от передатчика на приемник.

Виды и технические особенности

Основной критерий выбора устройств — чувствительность к ИК-излучению. Чувствительность к световому потоку бывает двух типов:

• Интегральная. Прибор реагирует на световой поток любого спектра, различной частоты (от ультрафиолета до ИК-излучения).
• Спектральная. Принимающий датчик настраивается на световой поток только одной заданной частоты.

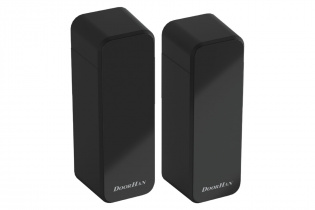

По типу конструкции фотоэлементы делятся на проводные и беспроводные.

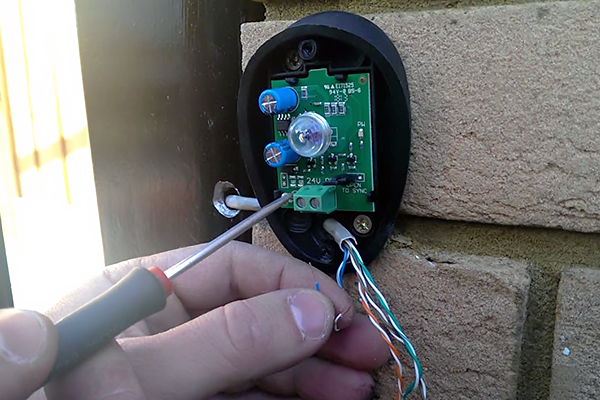

Проводные запитываются от двужильного сетевого кабеля, соединяются проводами между собой. При установке заранее учитывают безопасную прокладку провода с учетом защиты от механических повреждений и нежелательных атмосферных воздействий.
Более удобны беспроводные системы. Их можно ставить на участках, где провести электрокабель затруднительно. Беспроводные фотоэлементы работают от аккумуляторов или сменных батареек. Основной минус — регулярный контроль остаточного заряда и частая замена элементов питания.
К беспроводным относятся комбинированные устройства с отражателями. Здесь фотоэлементы выполняют одновременно две функции — трансляцию и прием светового сигнала. Отражателем служит катафот, принимающий и отправляющий луч обратно. Для корректной работы комбинированной системы требуются идеальные погодные условия. Ливень, туман, снегопад часто создают помехи и приводят к блокировке автоматики.

Способы установки

По методу установки фотоэлементы бывают:

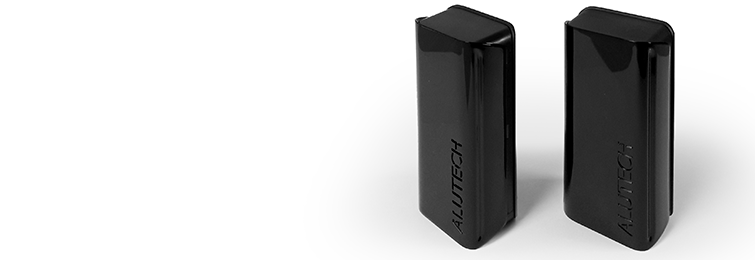

• Накладными. Оборудование закрепляют к стене, внутренним или внешним опорам ворот;
• Встраиваемыми. Фотореле устанавливают в специализированные стойки или предусмотренные ниши.

В зависимости от особенностей въездной группы и конструкции ворот фотоэлементы устанавливают сверху, снизу или в середине проема. Наиболее эффективный способ — монтаж оборудования сразу во всех направлениях. Трехстороннее расположение позволит избежать слепых зон, что повысит уровень безопасности прохода и проезда.
Производители обычно выпускают универсальные устройства, но для сложных конструкций ворот приходится подбирать или специально заказывать индивидуальные модели фотореле.
В ходе монтажа фотоэлементов обязательно учитывают:

• фактическое расположение и конструктивные особенности ворот;
• наличие неустранимых препятствий (посадки, несущие конструкции, МАФ, козырьки);
• специфику рельефа и особенности подъезда.

Рекомендуется располагать фотоэлементы не ниже 45-50 см от уровня грунта — это приблизительная высота бампера легкового автомобиля. Если через ворота планируется проезд только габаритной техники, высоту размещения датчиков поднимают на уровень ее бампера.
Основное условие корректного монтажа — точное расположение фотоэлементов относительно приемных устройств. Недопустимо устанавливать излучатель и приемник с противоположных сторон ворот и на разной высоте относительно друг друга. Нарушение основных правил установки приведет к прерыванию сигнального луча и сбоям в работе оборудования.
